We gaan zien wat het gaat worden, de updates volgen.
- IMG_4622[1].JPG (80.47 KiB) 123 keer bekeken
- IMG_4623[1].JPG (63.15 KiB) 118 keer bekeken
In ieder geval iets met draadstang voor flexibele indeling en goede lucht circulatie.
[Smart] Kweekkast bouwen
[Smart] Kweekkast bouwen
Niet heel groot, maar ik ben ook geen handelaar.
We gaan zien wat het gaat worden, de updates volgen.
In ieder geval iets met draadstang voor flexibele indeling en goede lucht circulatie.
We gaan zien wat het gaat worden, de updates volgen.
In ieder geval iets met draadstang voor flexibele indeling en goede lucht circulatie.
Beetje lukraak spullen verzamelen (kan hier nog alle kanten mee op en prutsel/knutsel er wel op los). Dit kan ik later ook 100x groter maken voor een complete stelling van 20 meter of meer. Het stelt niet zo heel veel voor. Ga er een mooi dashboard bij maken zodat alles per bak/kast/stelling/etage kan. Dan heb je gewoon een app op de telefoon of dashboard op de pc waarin je ook direct alle gegevens hebt wat je maar wilt (Kan het zo absurd maken als ik maar wil, met een complete boekhouding eraan gekoppeld).
Mocht ik mij vervelen dan bouw ik een systeem voor een stelling en kan iedereen zien wat de totale kosten zijn, en ter inspiratie. Of ik doe het maar direct en wacht nog heel even met larven aanschaffen.... Hmmm twijfel.
Hmmm voor mij is het gewoon leuk om te doen als knutselproject, voor jullie is het interessant omdat jullie veel kweek hebben en dan kunnen kopieren (dan help ik ook mee), zodat men dit zelf thuis kan hebben staan. Ik denk dat ik een volledige kweekkast voor rond de 100/150 euro kan bouwen met 1 stelling.
Mijn motto: Bij twijfel, doen!
- IMG_4624[1].JPG (68.93 KiB) 112 keer bekeken
Mocht ik mij vervelen dan bouw ik een systeem voor een stelling en kan iedereen zien wat de totale kosten zijn, en ter inspiratie. Of ik doe het maar direct en wacht nog heel even met larven aanschaffen.... Hmmm twijfel.
Hmmm voor mij is het gewoon leuk om te doen als knutselproject, voor jullie is het interessant omdat jullie veel kweek hebben en dan kunnen kopieren (dan help ik ook mee), zodat men dit zelf thuis kan hebben staan. Ik denk dat ik een volledige kweekkast voor rond de 100/150 euro kan bouwen met 1 stelling.
Mijn motto: Bij twijfel, doen!
Beter dan het kastje, mooie basis. In de aanbieding kosten ze een 24 euro volgens mij. Ik deel hem even anders in en heb nog vele losse onderdelen voor dit soort stellingen, dus kan er extra planken inmaken als ik wil. Ik ga hem 15 cm van de muur af laten staan voor alle buizen van klimaat controle en de onderkant laat ik open voor diverse boxen van luchtsystemen en aanverwanten. Als een stelling slechts 1 klimaat hoeft te hebben, dan is het weer een stuk goedkoper natuurlijk.
Spullen er heen kwakken en uitzoeken wat er straks mist. Ik denk alvast groot door het brein, een RPI 5 8GB met SSD HAT te geven dan kunnen er nog 20 stellingen naast als het moet.
- IMG_4626[1].JPG (69.81 KiB) 95 keer bekeken
Spullen er heen kwakken en uitzoeken wat er straks mist. Ik denk alvast groot door het brein, een RPI 5 8GB met SSD HAT te geven dan kunnen er nog 20 stellingen naast als het moet.
- IMG_4627[1].JPG (83.64 KiB) 87 keer bekeken
- IMG_4629[1].JPG (72.9 KiB) 79 keer bekeken
-
René Verheij
- Cyclommatus elaphus
- Berichten: 603
- Lid geworden op: zo 19 jan 2025, 00:07
Een hoop is abracadabra voor mij als digibeet zijnde .en ik was er best goed in maar beetje een afkeer tegen gekregen door de loop der jaren.
Als ik het goed begrijp komt er een geregeld warmte en vocht geconditioneerd systeem met eventueel iets wat het allemaal kan monitoren ?
Dus sensoren etc toch?
Als ik het goed begrijp komt er een geregeld warmte en vocht geconditioneerd systeem met eventueel iets wat het allemaal kan monitoren ?
Dus sensoren etc toch?
Klopt, en zal steeds meer voorbeelden geven en laten zien hoe het werkt.
------
Pico 2W met ENS160+AHT21 sensor (12 euro in totaal)
2025-08-17 15:37 | Status=139 | AQI=2 | eCO2=505 | TVOC=75 | T=24.71C | H=71.94%
Deze data komt in een log en we kunnen de data nu gebruiken om iets aan te sturen (data gaat ook via wifi naar de RPi 5); Dit kan zijn omdat het te warm, koud, vochtig, droog, eCO2 hoog, en etc. In dit voorbeeld doe ik alsof 1 stellingplank een grote kweekbak is. Er kunnen op 1 pico rustig vele sensoren, dus 16 bakken op een plank is ook geen probleem.

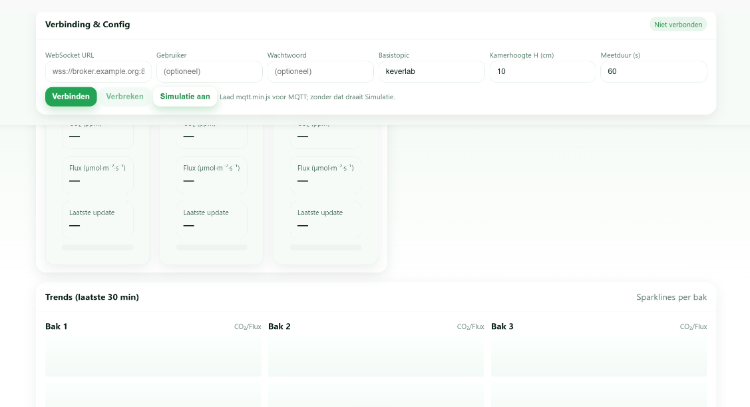

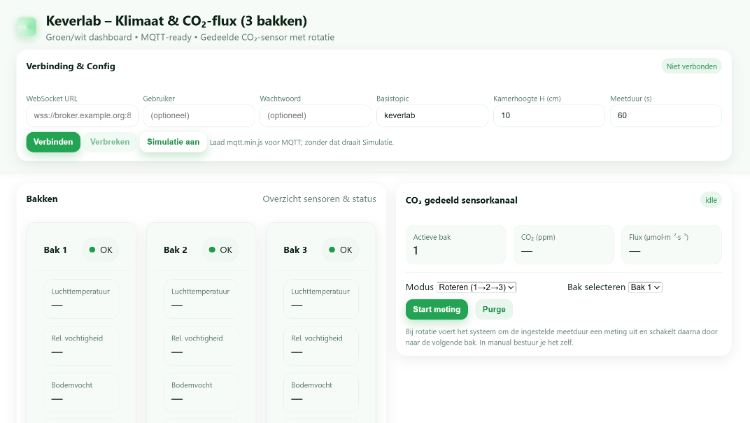

Ook kunnen we nu een dashboard maken, welke laat zien wat we meten in realtime, en eventueel waarschuwingen op instellen. Een buzzer, lamp, scherm of iets, als een bak een verkeerde waarde heeft of als er een error is ongeacht wat; we kunnen het instellen en maken zoals we maar willen. We kunnen zelfs een LCD schermpje maken met een paar druk knoppen als we willen.
------
Code: Selecteer alles
WiFi verbinden...
WiFi verbonden, IP: ('198.160.1.00', '255.255.255.0', '162.174.8.1', '137.166.1.2')
Tijd synchroniseren via NTP...
NTP synchronisatie mislukt: -2
ENS160 chip_id: 96
Sensors geinitialiseerd. Start logging...
Luchtkwaliteit: {'aqi': 2, 'status': 139, 'eCO2': 505, 'TVOC': 75}
Temp/Vocht: {'humidity': 71.94, 'temperature': 24.71}
2025-08-17 15:37 | Status=139 | AQI=2 | eCO2=505 | TVOC=75 | T=24.71C | H=71.94%
- IMG_4630[1].JPG (64.93 KiB) 30 keer bekeken
Deze data komt in een log en we kunnen de data nu gebruiken om iets aan te sturen (data gaat ook via wifi naar de RPi 5); Dit kan zijn omdat het te warm, koud, vochtig, droog, eCO2 hoog, en etc. In dit voorbeeld doe ik alsof 1 stellingplank een grote kweekbak is. Er kunnen op 1 pico rustig vele sensoren, dus 16 bakken op een plank is ook geen probleem.
Ook kunnen we nu een dashboard maken, welke laat zien wat we meten in realtime, en eventueel waarschuwingen op instellen. Een buzzer, lamp, scherm of iets, als een bak een verkeerde waarde heeft of als er een error is ongeacht wat; we kunnen het instellen en maken zoals we maar willen. We kunnen zelfs een LCD schermpje maken met een paar druk knoppen als we willen.
Nu we dingen kunnen meten, willen we iets gaan aansturen, en warmte is denk ik wel 1 van de meest wenselijke dingen! Omdat we nu in kleine schaal bouwen, zijn we nog geen warmtepompsysteem nodig met geavanceerde aansturing van kleppen, dus gaan de het simpel en goedkoop houden voor 1 etage. Bij meerdere etages stap ik over op een verwarming box, dan is een 500W heater makkelijker en goedkoper (zit rond de 15 euro, maar gaat geld in kleppen zitten).
12V 50W Element (5 euro ongeveer)
Hoewel ik verbreding heb gedaan in thermodynamica, leert de praktijk dat alleen testen echt antwoord geeft op wat een heater kan in een geïsoleerde ruimte. Als grove schatting kun je rekenen op ongeveer +10 °C boven de buitentemperatuur van de kast bij een inhoud van rond de 200 liter. Staat de ruimte zelf dus op 14 °C, dan zou ik eerder naar een 100 W verwarming grijpen wil je rond de 30 graden wilt spelen. Maar hier is het even aan afweging met betrekking tot voeding wat prijstechnisch nog interessant is.
Uiteindelijk blijft isolatie wel de sleutel tot succes of verspilling. In de toekomst kan ik daar nog wat met R-waarden en λ-waardes bij zetten voor meer precisie. Tevens krijg je bij meerdere etages en ruimtes wat extra voordelen voor hergebruik en slimme sturing, maar dat is prijstechnisch vaak niet super interessant als er geen beroepsmatige kweek is.
Edit: Ik bedenk mij ondertussen dat een 12V aansluiting van een auto wel handig kan zijn, immers is 1 etage eigenlijk ook gewoon een model van een transport kist.... En een bedrijf zou er ook wel een accu naast willen hebben in de toekomst om het 24 uur te laten draaien zonder problemen. Kost wel een 120 euro voor een deepcycle... Maar als er een 12V stekker aanzit is het al heel wat voor transport tijdens een auto rit, en we moeten voor de toekomst ook wat te wensen hebben om later alsnog een accu aan te schaffen.
6–7 Ah SLA: ~0,8–1,0 uur bruikbaar
20 Ah LiFePO₄: ~4,5 uur bruikbaar
50 Ah LiFePO₄: ~11,0 uur bruikbaar
100 Ah LiFePO₄: ~22,0 uur bruikbaar
12V 50W Element (5 euro ongeveer)
Hoewel ik verbreding heb gedaan in thermodynamica, leert de praktijk dat alleen testen echt antwoord geeft op wat een heater kan in een geïsoleerde ruimte. Als grove schatting kun je rekenen op ongeveer +10 °C boven de buitentemperatuur van de kast bij een inhoud van rond de 200 liter. Staat de ruimte zelf dus op 14 °C, dan zou ik eerder naar een 100 W verwarming grijpen wil je rond de 30 graden wilt spelen. Maar hier is het even aan afweging met betrekking tot voeding wat prijstechnisch nog interessant is.
Uiteindelijk blijft isolatie wel de sleutel tot succes of verspilling. In de toekomst kan ik daar nog wat met R-waarden en λ-waardes bij zetten voor meer precisie. Tevens krijg je bij meerdere etages en ruimtes wat extra voordelen voor hergebruik en slimme sturing, maar dat is prijstechnisch vaak niet super interessant als er geen beroepsmatige kweek is.
- IMG_4631[1].JPG (49.73 KiB) 17 keer bekeken
Edit: Ik bedenk mij ondertussen dat een 12V aansluiting van een auto wel handig kan zijn, immers is 1 etage eigenlijk ook gewoon een model van een transport kist.... En een bedrijf zou er ook wel een accu naast willen hebben in de toekomst om het 24 uur te laten draaien zonder problemen. Kost wel een 120 euro voor een deepcycle... Maar als er een 12V stekker aanzit is het al heel wat voor transport tijdens een auto rit, en we moeten voor de toekomst ook wat te wensen hebben om later alsnog een accu aan te schaffen.
6–7 Ah SLA: ~0,8–1,0 uur bruikbaar
20 Ah LiFePO₄: ~4,5 uur bruikbaar
50 Ah LiFePO₄: ~11,0 uur bruikbaar
100 Ah LiFePO₄: ~22,0 uur bruikbaar
